Объект  ЦАО, ул Шаболовка 10 и 21

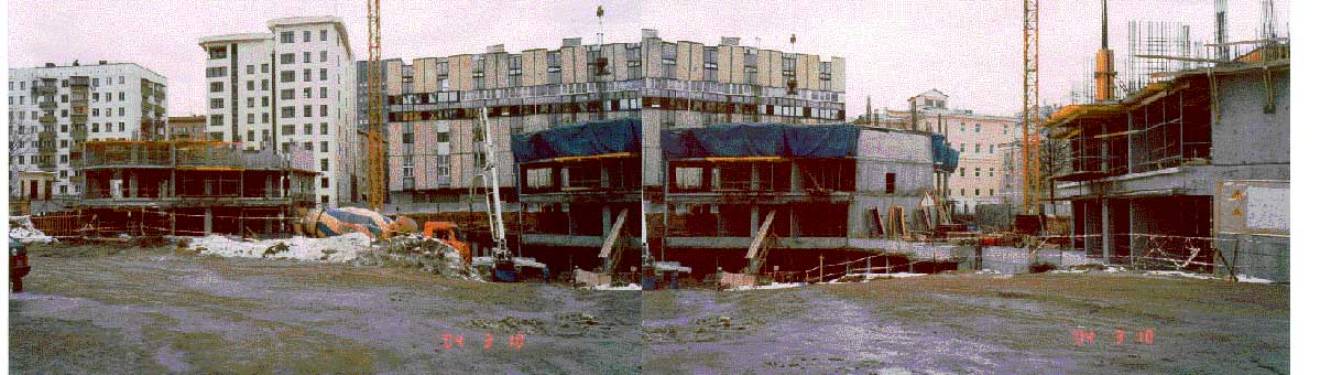

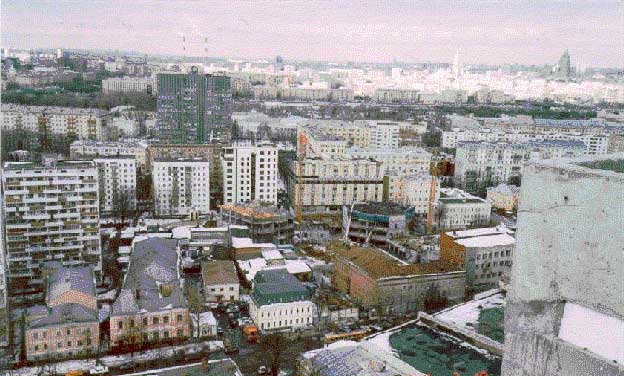

Вид на струящейся объект с Шаболовки 21











Вид со строительной  площадки





Корпус 1       Корпус 2                        Корпус 3                              Корпус 4                     Корпус 5

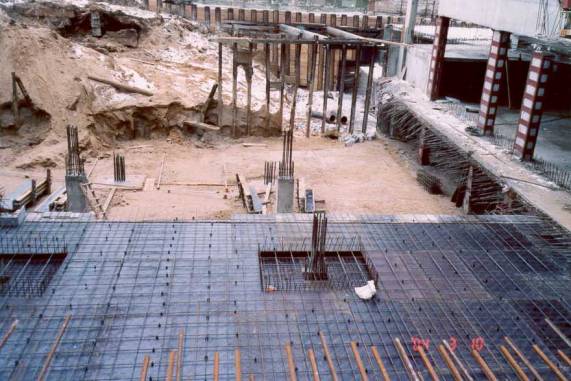

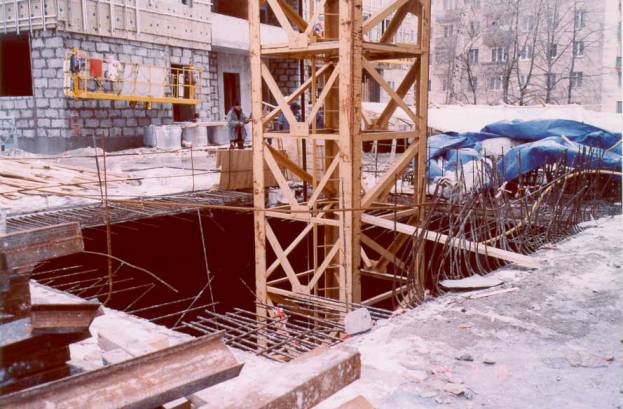

Отверстие в перекрытии для работы крана на объекте Шаболовка 21

Как видно на фотографии арматура не защищена от атмосферного воздействия,

перед бетонированием этого участка арматуру надо очистить от ржавчины.

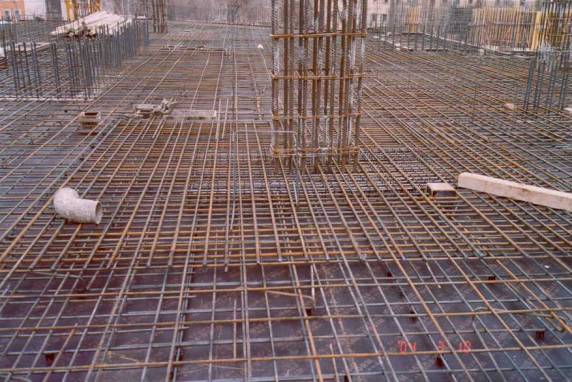

Армирование перекрытия

Дополнительное армирование возле колонны      Фоновая арматура       Поперечное армирование из расчета на продавливание





Фиксаторы (галки –строительный термен)      Выпуска стены (ниже виден бетон)     Выпуска под колону

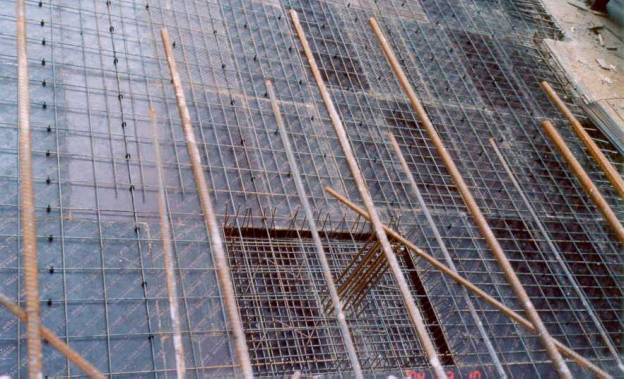

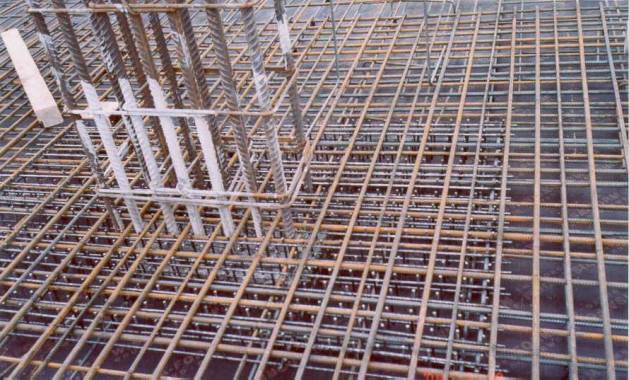

Армирование капители



На фотографии показана  капитель  для будущего перекрытия  торговли. Капитель необходима из расчета на продавливание и для восприятия больших моментов. Шаболовка 21





Опалубка перекрытия : 1-стойки; 2- балки.

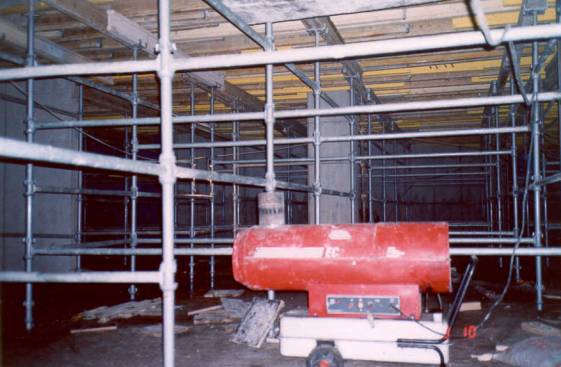

Аппарат для подогрева бетона.

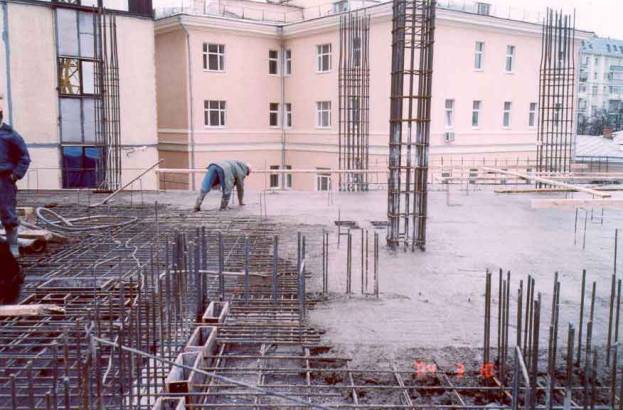

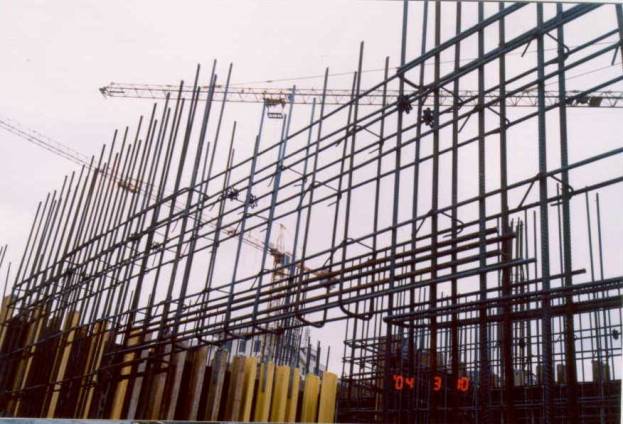

Армирование колонн

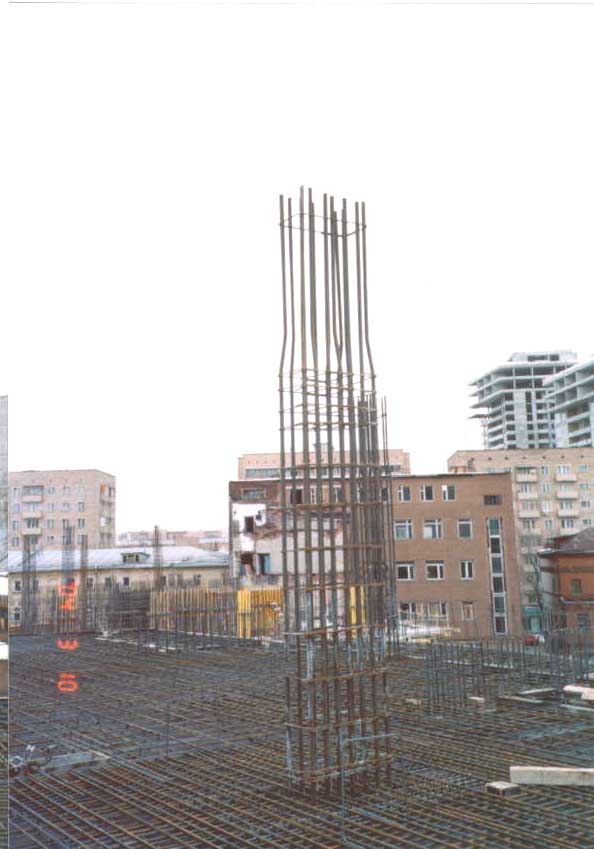

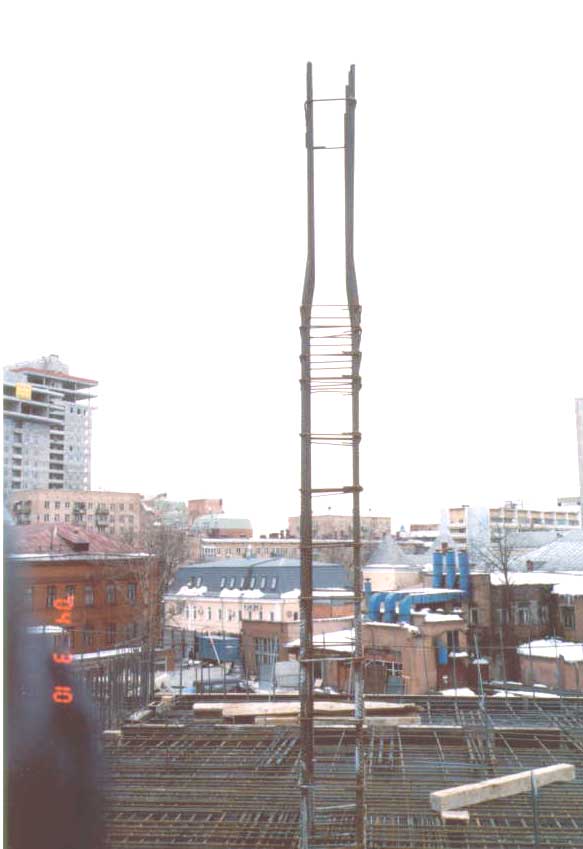

Выпуска из будущего перекрытия для стыковки рабочей арматуры выше стоящей колонны



Пентхаусы . Шаболовка 21



Дополнительные продольные

стержни, при армирование перемычки

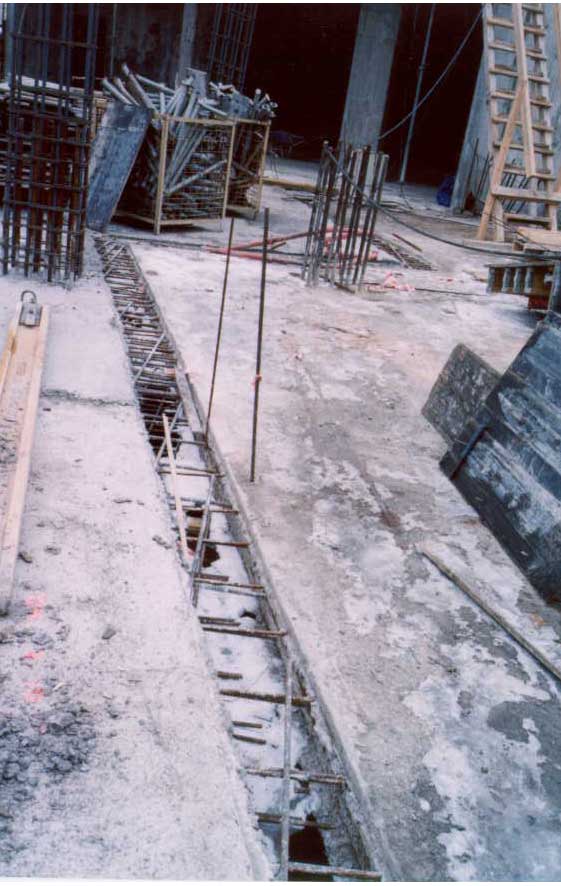

Деформационный шов. Соединение перекрытия стилобата с перекрытием корпуса





Бетонирование перекрытия





Короба под вентиляцию
