ЖЕЛЕЗОБЕТОННЫЕ МОНОЛИТНЫЕ СТЕНЫ
Монолитный железобетон применяют чаще в многоэтажно строительстве. Но нельзя отрицать монолитные конструкции в малоэтажном строительстве. Так как у железобетона высокая несущая способность, то строители считают не оправданным применение его в коттеджном строительстве, и это мнение можно считать не правильным.
Железобетонные стены можно
применять в любом виде строительства.
Несущая сдобность стен зависит от нагрузок и высоты этажа. При проектирование
коттеджей армирование может быть вполне конструктивным, арматура Æ10A-III
шаг 250. Но это подходит для домов не более 3-х этажей. Для высотных зданий
несущая способность определяется расчетом. Для этого сначала производят сбор
нагрузок, затем строят расчетную схему. Расчетную схему можно построить в
различных программах, сейчас популярны программы основанные на методе конечных
элементов (ЛИРА,SCAD,MicroFE).
Пример расчетной схемы
(рисунки загружаются через 1 минуту)
Сбор нагрузок надо производит по СНиП “ Нагрузки и воздействия” . Я считаю сложным этапом сора нагрузок –это сбор ветровых нагрузок для зданий более 50м. Хотя некоторые расчетные программы это делают сами.
На данном этапе развития расчетные программы стали учитывать в расчете нелинейную работу бетона. Для этого была проделана большая работа разработчиками (ученными) различных стран. К сожалению, а сегодняшний день состав проектных институтов состоит из слабо подготовленных инженеров проектировщиков, которые не представляют работу железобетона. Они полностью доверяют полученным данным на копьюторе, через программы. Конечно, не стоит требовать глубоких знаний от каждого проектировщика, вполне достаточно 2-3х специалистов в этой области. Но на сегодняшний день появилось множество проектных организаций и строительных в, которых нет ни только специалистов, но и опытных инженеров. В своей работе они полагаются только на свою наблюдательность. В проектных организациях можно встретить людей, которые занимаются хоббием, а не профессиональным делом. И отличить их не профессионалу это сделать трудно.
Монолитные стены применяют в тех домах в которых расход стали
(арматуры),не превышает 200 кг на 1м2
бетона. Если это происходит целесообразно заменить бетонные элементы на
металлические. Это как правило касается зданий более 30 этажей.
Пример проекта стен 10-этажного дома

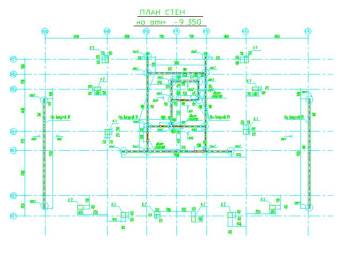

ПЛАН СТЕН
Для увеличения нажми на картинку

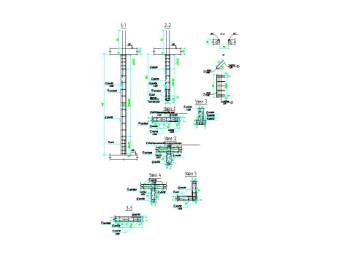

АРМИРОВАНИЕ СТЕН. УЗЛЫ
Для увеличения нажми на картинку
РАЗВЕРТКА СТЕН
Весь чертеж в AutoCAD
